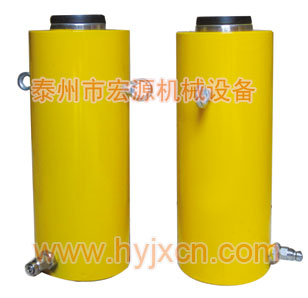

| 單作用中空式千斤頂 |
 |
一、用途
單作用中空式千斤頂適用于纜繩、地角螺栓，受力螺釘的拉緊測試維修以及需要張拉力的應用場合，單作用液壓缸具有獨特的空心活塞設計,允許實桿或鋼繩貫穿，可提供拉伸力，選配鋼質活塞鞍座亦可做普通頂使用，特別適用于后張法及預拉法作業。
1、中空柱塞可用于拉力、推力使用
2、單作用設計，柱塞自動回縮
3、烤漆表面耐腐蝕能力強
4、活塞和油缸內壁鍍硬鉻，可有效防止刮傷，增強耐磨性
5、各型號均有快速接頭與防塵帽
6、防塵圈可減少污染，延長千斤頂使用壽命 |
 |
【詳細說明】

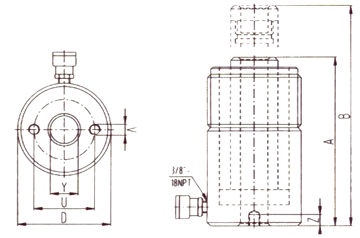

二、基本參數：表中參數可能因為改良而變更，恕不另行通知。
| 型號 |
承載能力T |
本體高度A
mm |
行程
B-Amm |
伸展高度B
mm |
外徑mm |
中心孔徑mm |
重量KG |
| RCH-120 |
12 |
56 |
8 |
63 |
70 |
19.6 |
1.5 |
| RCH-121 |
121 |
41 |
162 |
70 |
19.6 |
2.8 |
| RCS-1211 |
121 |
41 |
162 |
70 |
19.6 |
2.8 |
| RCH-123 |
184 |
76 |
260 |
70 |
19 |
4.4 |
| RCH-202 |
20 |
162 |
51 |
213 |
99 |
26.9 |
7.7 |
| RCH-206 |
306 |
155 |
461 |
99 |
26.9 |
14.1 |
| RCH-302 |
30 |
179 |
63 |
242 |
114 |
33.3 |
10.9 |
| RCH-306 |
330 |
156 |
486 |
114 |
33.3 |
21.8 |
| RCH-603 |
60 |
248 |
76 |
324 |
159 |
53.8 |
28.1 |
| RCH-606 |
324 |
152 |
476 |
159 |
53.8 |
35.4 |
| RCH-1003 |
100 |
254 |
76 |
330 |
213 |
79 |
59.9 |
三、使用方法
1、 使用前必須檢查各部是否正常。
2、 使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N33#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂的著力點，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂的負荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針方向微微旋松，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂的使用壽命，所以油壓千斤頂在不用時，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 |
|
|
